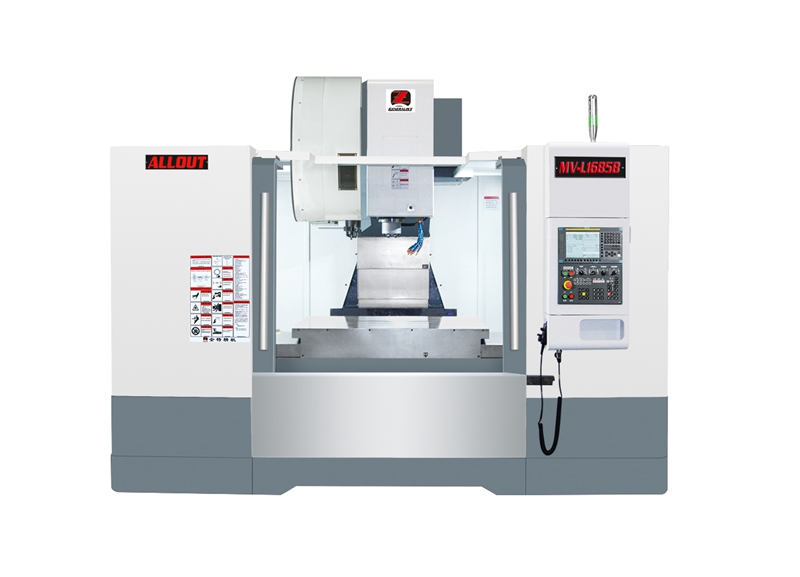

項目 機型

MV-L1385B

MV-L1685B

工

作

臺

工作臺尺寸

1500mm×850mm

1800mm×850mm

T型槽

CD125-100×18×7T

最大負荷

1600kg

1700kg

行程

三軸行程

1300mm×850mm×800mm

1600mm×850mm×800mm

主軸端面至工作臺面距離

160mm-960mm

主軸中心至滑道面距離

980mm

主軸

主軸錐孔

BT50皮帶式傳動(選配BT50齒輪式傳動)

主軸直徑

155mm/160mm

主軸轉速

標準配置

6000RPM

選擇配置

8000RPM

快

速

移

動

三軸滑道

X/Y-滾珠線軌，Z-硬軌

三軸滑道寬度

45mm

三軸快速移動速度

24m/24m/15m

三軸快速進給速率

1-8m

儲

刀

倉

刀具容量（選配）

24把刀臂式

30把刀臂式

刀具選擇

雙向及最短路徑

相鄰刀最大直徑*長度

105mm×350mm

刀具最大重量

15kg

刀具刀柄規格

BT50

驅動馬達

主軸驅動馬達(連續30分鐘）

15kw/18.5kw/22kw/26kw

三軸驅動馬達

X/Y/Z-biS22(Z軸帶抱閘）

X/Y/Z滾珠螺桿

R50×pinch10

切削水馬達

0.75kw

一般規格

外形尺寸（長*寬*高）

3680mm×3285mm×3300mm

3980mm×3285mm×3300mm

機械毛重

15000kg

15500kg

大罩

全罩

排屑方式

雙螺桿式后排屑

水箱容量

300L

標準配置：

1、操作手冊

2、控制系統：發拉科oiMF5

3、地基墊塊及水平調整螺絲

4、M碼主軸吹氣

5、主軸定位

6、主軸轉數（詳見規格表）

7、LED工作警示燈

8、自動潤滑系統

9、自動斷電系統

10、電氣箱熱交換器

11、工具箱及手工具

12、LED工作燈

13、全罩美背式鈑金

14、切削水冷卻系統

15、電子手輪MPG

16、三軸滑軌防護鈑金

17、剛性攻牙

18、排屑系統（詳見規格表）

19、主軸鼻端吹氣防屑裝置

20、高壓水槍

21、變壓器

選擇配置：

1、主軸 （詳見規格表）

2、控制系統：發拉科oiMF1/3

三菱M80系列

西門子828/840系列

海德漢系列

3、ZF德式齒輪箱變速系統

4、CNC第四軸與第四軸、五軸分度盤

5、第四軸界面（不含線材、馬達及驅動器）

6、鏈板式排屑機及集屑車

7、自動刀長測量

8、工件量測系統

9、油水分離系統

10、高壓沖屑裝置

11、深孔鉆油路刀把出水裝置

12、冷卻液高壓幫浦

13、主軸中心出水（20BAR)

14、主軸中心出水之過濾系統

15、主軸油冷機

16、三軸光學尺

17、 油脂潤滑機

18、刀庫（詳見規格表）

19、刀庫自動門裝置

特殊選擇配置：

1、主軸鼻端環狀噴水

2、浮動打刀裝置

3、可程式自動吹氣裝置

4、增速器止動裝置

5、自動門裝置
